封闭式母线槽的单元组成有哪些

封闭式母线槽的保存是安装前的一项重要工作，厂家将封闭式母线运到现场后，电气技术人员要根据发料单及时点验材料和数量。包装母线槽的塑料布应在安装时取掉，以防止母线内进入潮气，存放的地方应清洁干燥并远离高温环境，库房内堆放母线要用垫块分开码放，避免磕碰外壳的保护层。

封闭式母线槽应用的场所是低电压、大电流的供配电系统，一般安装在电气竖井内，使用单一的中心母线系统向每层楼内供配电。封闭式母线系统可由多种母线单元组成；

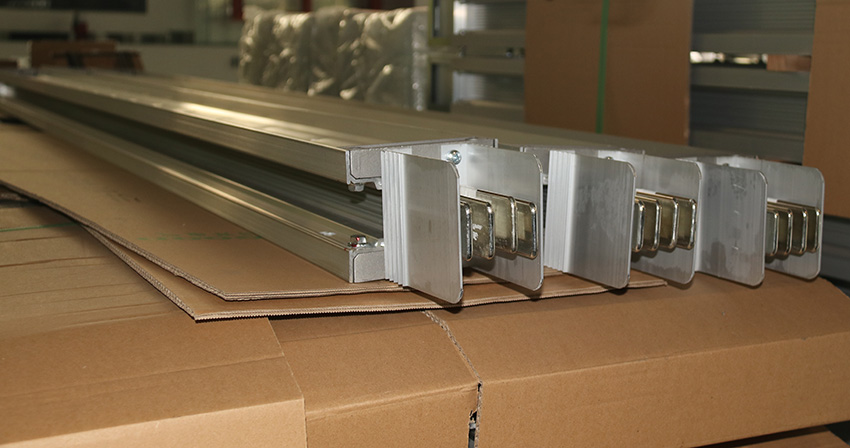

(1)直线型母线单元

直线型母线单元是用于延长供配电线路，带分接装置的封闭式母线与插接箱配套使用以分配电力负荷。

(2)始端母线单元

始端母线单元与始端进线箱配套组成母线与电缆的连接部件，始端母线单元也可与变压器或配电柜连接。

(3)膨胀母线单元

膨胀母线单元用于吸收由于热膨胀产生的母线轴向的变化量，当母线槽长度超过80m时应安装一节膨胀母线单元。

(4)变径母线单元

变径母线单元用于同一系统中不同额定电流单元的连接，以便使整个母线系统供电更加经济合理。

(5)各种母线弯曲单元

各种母线弯曲连接单元有L型、T型、Z型、＋字型四种，用于水平、垂直供配电的连接和改变走向，可灵活地将母线系统连接起来。

(6)母线终端盒

母线终端盒用于封闭式母线的终止端，以保证母线系统的供电安全。

(7)插接箱

插接箱用在封闭式母线上引出电源出路，插接箱内装有自动空气开关，用于切断和接通电源。
